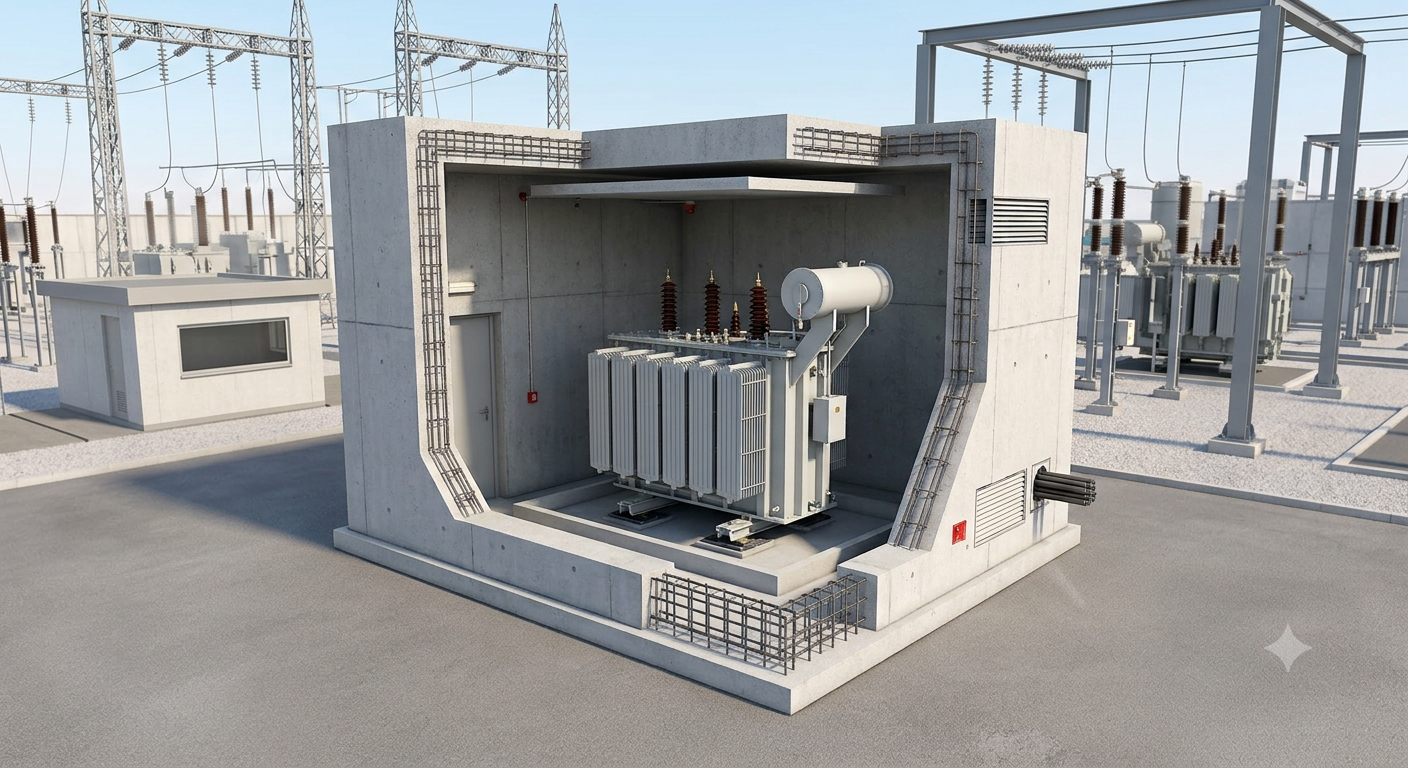

Une casemate est un local ou un compartiment bétonné (ou en structure métallique renforcée) spécialement conçu pour abriter des équipements électriques critiques ou à fort risque d’avarie (comme les transformateurs de puissance, les cellules HTA lourdes ou certains disjoncteurs).
Contrairement à un simple local technique, elle intègre dès sa conception des contraintes de tenue mécanique de pointe, de confinement du risque et d’intégration d’équipements annexes (ventilation, fosse de rétention, séparation coupe-feu, manutention).
La norme de reférence en France pour le dimensionnement de casemate est la NF C13-200 pour la HT.
2. À quoi sert-elle ? (Les 4 fonctions majeures)
L’installation d’une casemate structurée répond à quatre impératifs majeurs sur une installation HT :
A. Le confinement du risque d’arc électrique et d’incendie
En cas de défaut interne majeur (arc électrique, emballement thermique d’un transformateur), les pressions et les températures montent instantanément. La casemate est conçue pour résister au surconfinement temporaire et éviter la propagation du feu aux locaux adjacents.
B. La protection mécanique des équipements
Elle protège les organes sensibles contre les agressions extérieures : chutes d’objets, projections, ou contraintes environnementales particulières.
C. Le confinement environnemental (Bruit & Huile)
- Acoustique : Les transformateurs de puissance émettent des vibrations et un bruit continu (50 Hz / 100 Hz). Les parois de la casemate permettent d’isoler phoniquement l’installation.
- Pollution : Elle intègre (ou surmonte) un bac de rétention étanche dimensionné pour recueillir la totalité du fluide diélectrique en cas de fuite ou de rupture de cuve.
D. La sécurité du personnel
Elle délimite clairement la zone à risque. En compartimentant les équipements, elle permet aux équipes d’exploitation et de maintenance d’intervenir à proximité sans s’exposer inutilement.
3. Comment la dimensionner ? (Les grands principes)
Sans entrer dans les équations complexes du génie civil, le pré-dimensionnement d’une casemate par l’ingénieur électricien s’articule autour des étapes clés :
L’encombrement de l’équipement à installer : Vous devez définir avec précision la surface occupée par votre équipement afin de s’assurer qu’il entre dans le local.
La technologie du système de refroidissement : Les équipements électriques génèrent énormément de chaleur. Le local doit donc disposer d’un système de refroidissement efficace pour évacuer cette chaleur et permettre le bon fonctionnement des équipements électriques
La fosse de rétention d’huile : dans le cas ou la casemate est dédiée à un transformateur, un espace doit être prévu sous ce dernier afin de pouvoir accueilir l’huile du transformateur. La norme NFC 13-200 définit la capacité de la fosse d’huile
D’autres caractéristiques sont à prendre en compte dans le dimensionnement des casemates. Cet article décrit des généralités. Nous pourrons explorer les particularités des casemates ou rentrer dans les détail si cela vous intéresse. N’hésitez pas à me contacter pour en discuter.
